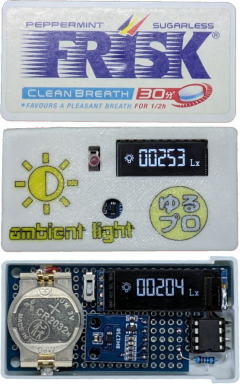

FRISKサイズの照度計

読書に適した明るさは300～700ルーメンと言われています。
明るすぎても暗すぎても良くないので、適切な明るさがあるのか確認できると良いですよね。
照度計は２～３千円で購入できますが、いちいち取り出すのも面倒なのでFRISKサイズの照度計を作ってみました。

材料	備考
マイコン	ATTiny85
ICソケット	ICソケット 8P
OLED	SSD1306 (128 x 32Dot)
照度センサー	BH1750
抵抗	10KΩ
スライドスイッチ	IS-1235-G
電池ケース	CR2032×1個 カバー付き 表面実装用
ユニバーサル基板	フリスク基板 シンプル

※OLEDはAmazonで購入しています。

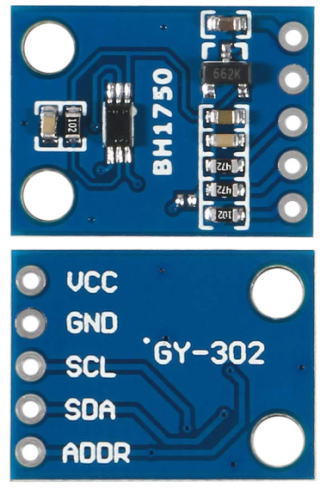

照度センサー　BH1750

I2C接続の照度センサー

Ｉ２Ｃアドレス：　0x23 / 0x5C
※ ADDRをVCCに接続すると　0x5C、ＧＮＤに接続か解放で　0x23

動作電圧 3～５V
※ 信号レベルは 2.4～3.6Vな気がする。

プルアップ抵抗は付いているっぽいので、不要。(多分)
※SSD1306の方に付いているので今回は気にしていない。

操作手順
① 0x10を送信
② 180m秒Wait
③ 2Byte(UINT16)読み出し
読みだした2バイト整数　÷　1.2　＝ 照度(単位：ルクス)
になります。

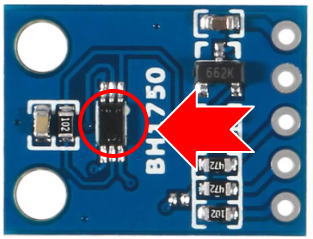

明るさを検知するのは〇部分です。
なので、部品面を表側にしないと明るさが計測できなくなります。

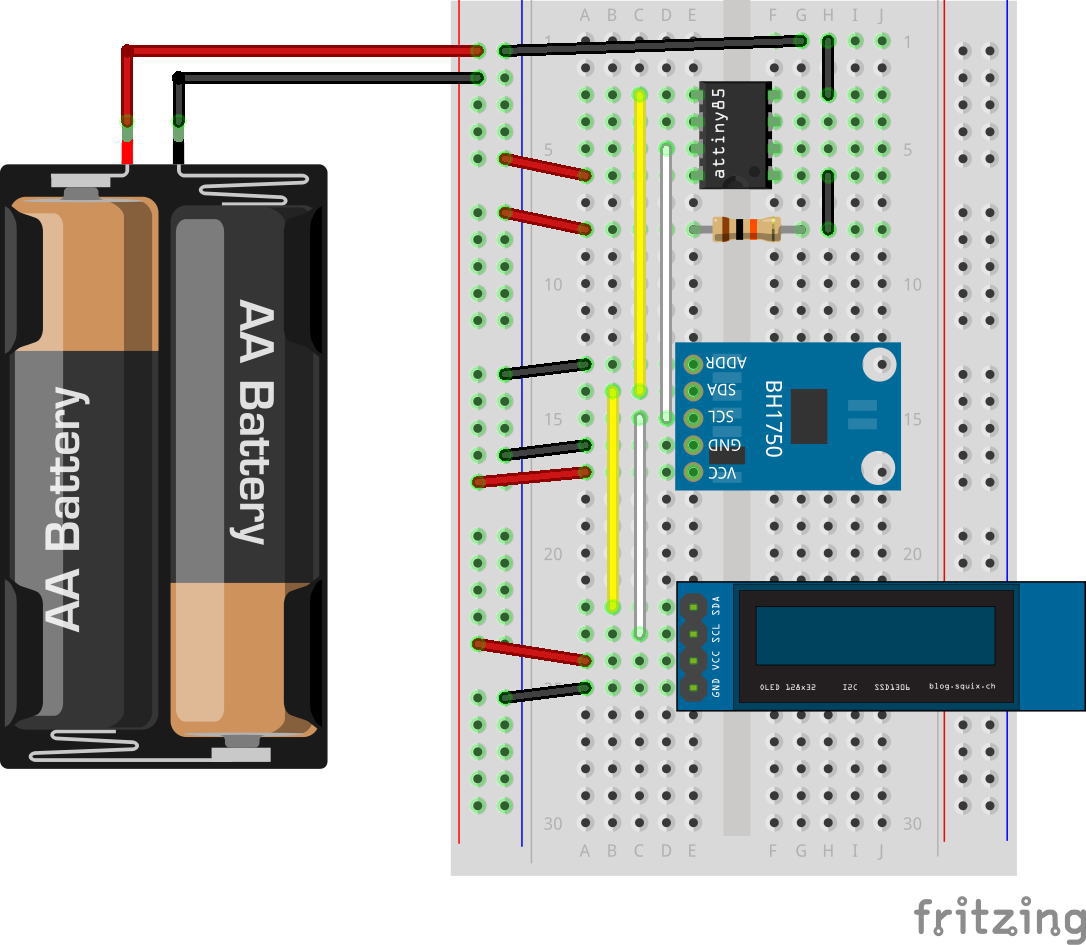

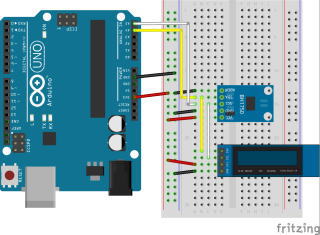

配線図

スケッチ

以上の スケッチを公開しています。

YuruPuro/AmbientLightMater
