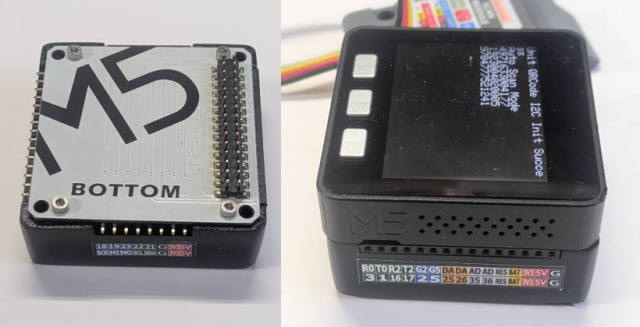

M5Stack BASICのバッテリーボトムを改造してみた

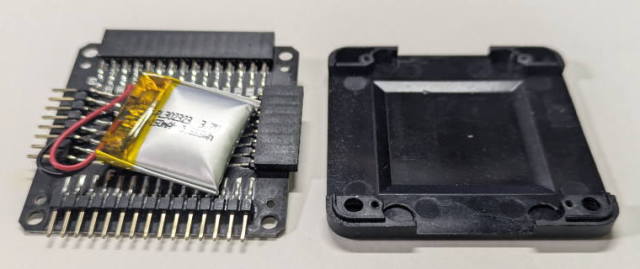

M5Stack BASICのバッテリーが膨らんでしまってバッテリーボトムが壊れそうになっていたので
バッテリーを交換して大容量バッテリーボトムを作ってみました。
ケースさえ、どうになすればバッテリーボトムの再利用はアリだと思います。
GPIO端子が出ていますのでバッテリーなしにしたとしても使い道はあると思います。

使用した機材・材料

３Ｄプリンタ	FLASHFORGE Adventurer3X(残念ならがすでにカタログ落ち。コレは代理店直販か店頭で買った方が良いと思う)
バッテリー	3.7V 600mAh リチウム電池 (５個＋充電器のセットをAmazonで購入)
バッテリーコネクタ	マイクロJST 2.0mmピッチ オス メス プラグコネクター なくても良いけど付けておけばバッテリーの交換塚回しが楽 Amazonで購入
スイッチ	スライドスイッチ 1回路2接点 パネル用 (秋月電子で購入) なくても良い気がしますが、V2.7のM5Stack BASICには付いているので付けておきました。
ネジ	M2x8mm を使用。手元にコレしかなかったから使っただけで M2x6mm の方がおさまりが良いと思う。 秋月電子だと M2x5mm のしか見つかりませんでしたがコレでも良いと思う。ホームセンターで探した方が早いかも。 ケースに食い込ませるのでナットは不要

ケースの制作

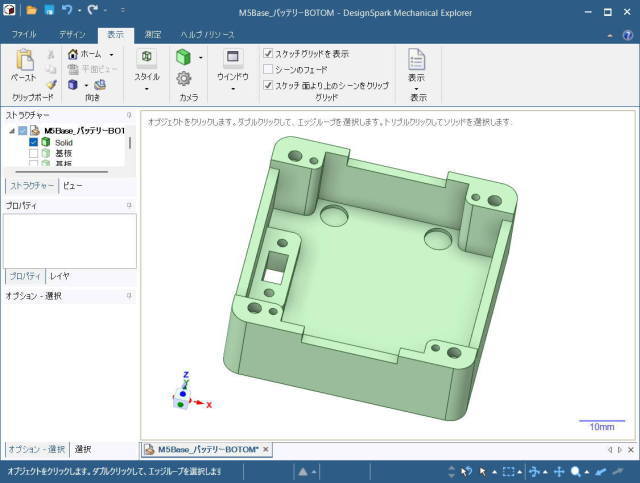

3D形状の作成は DesignSpark Mechanical (無償で利用可能)で行っています。


端子名ラベルは Illustrator で作成、ラベルシール用紙(ヤマダ電気で購入、Amazonでも購入できます。)に印刷して使用しています。


M5batteryu.zip ： デカバッテリーの形状データ(STL)とラベル画像(PDF)
