天気予報と温湿度表示

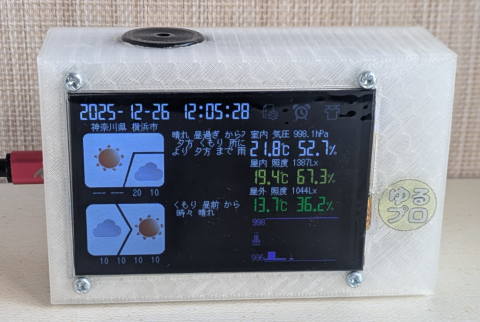

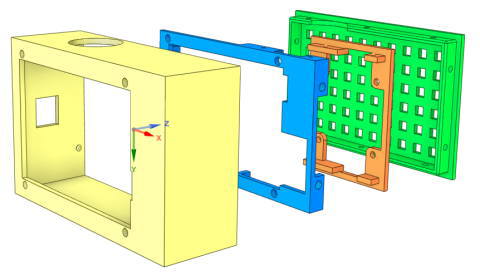

M5Stackで作成した『天気予報表示』とTWELITEを使った『屋外温度表示』を合体して一つのガジェットにしてみました。
更に、室内温湿度と気圧表示、チャイムを追加しており、更に雨降り警報器も合体予定です。

使用デバイス
・FeatherWing - 3.5インチ 480 x 320 タッチスクリーンTFT
・Adafruit ESP32 Feather Board
・BME280
・TWELITE DIP　/ TWELITE PAL
・圧電スピーカー
・ユニバーサル基板

FeatherWing - 3.5インチ 480 x 320 タッチスクリーンTFT

TFT コントローラ HX8357
SPI　MODE 0 / MSB First

コマンド一覧

コマンド	パラメタ	動作
0x01		SOFTWARE RESET
0x11		Sleep Out
0x13		NomalDisplayMode
0x20		Display Inversion Off
0x28		Display OFF
0x29		Display ON
0x36	1Byte	スキャン方向

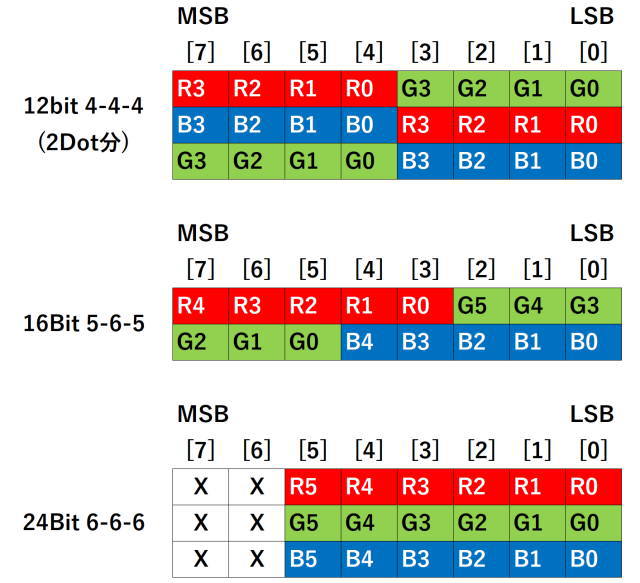

0x3A	0x05	16Bit 5-6-5 Mode　⇒
0xB4	0x00	表示色反転モード
0xB6	0x15,0x02	フレームレート設定
コマンド	パラメタ	動作
0x2A	0,startX,0,endX	Colmun Address
0x2B	0,startY,0,endY	Row Address
0x2C	データ	BitmapData

タッチスクリーンコントローラ TSC2007
　I2C　アドレス　0x48～0x4B (ディフォルト 0x48)

　読み取り座標 (0,0)ｰ(4096,4096)　ペン圧 Z1,Z2：0～255
　※ ただし、TFTの方が面積が小さいため、座標の有効読み取り範囲は (150,130)ｰ(3800,4000)

コマンド	動作
0xC0	X位置読み取り
0xD0	Y位置読み取り
0xE0	Z1位置読み取り
0xF0	Z2位置読み取り

読み出しコマンドで各12Bitの値が返る。

16Bitのデータに読み込みむには4BitのBitシフトが必要です。

Adafruit ESP32 Feather

FeatherWing - 3.5インチ 480 x 320 タッチスクリーンTFTにはめ込んで使用できるようになっています。

Adafruit ESP32 Featherから見たピン配置は▼です。

信号名	ピン番号	備考
SPI - SCK	5
SPI - MOSI	18
SPI - MISO	19
TFT - CS	15
TFT - DC	33
SD - CS	14
I2C - SCL	22	BME280のSCLに接続
I2C - SDA	23	BME280のSDAに接続
TS - IRQ	32
U2RXD	16	TWELITE DIPのTXに接続
U2TXD	17	TWELITE DIPのRXに接続
SPEKER	21	圧電スピーカーに接続

温湿度・気圧センサー　BME280

湿度用のレジスタが増えている以外は BMP280 と同じです。
秋月電子で購入したBME280ユニットはディフォルトではSPI接続なので、ジャンパーを変更してI2Cインターフェイスにしています。

レジスタ名	アドレス	bit7	bit6	bit5	bit4	bit3	bit2	bit1	bit0
湿度LSB	0xFE	湿度LSB<7:0>
湿度MSB	0xFD	湿度MSB<7:0>
気温XLSB	0xFC	気温XLSB<7:4>				0	0	0	0
気温LSB	0xFB	気温LSB<7:0>
気温MSB	0xFA	気温MSB<7:0>
気圧XLSB	0xF9	気圧XLSB<7:4>				0	0	0	0
気圧LSB	0xF8	気圧LSB<7:0>
気圧MSB	0xF7	気圧MSB<7:0>
CONFIG	0xF5
CNTL_MEAS	0xF4	気温オーバーサンプリング[2:0]			気圧オーバーサンプリング[2:0]			動作モード[1:0]
STATUS	0xF3					計測状態			ﾚｼﾞｽﾀ状態
RESET	0xE0	リセット[7:0]
ID	0xD0	チップID[7:0]
補正値	0xA1～0x88	補正値データ 24Byte(12Word)
