M5StickC用環境光センサーを使って照度計を作る

M5StickC(M5StickC Plus/ M5StickC Plus2 / M5StickS3)用の環境光センサHatを使って
M5StickCで照度計を作ります。

M5StickC 環境光センサHat はコレ(スイッチサイエンスで購入)を使用

一応　Amazonでも買えます

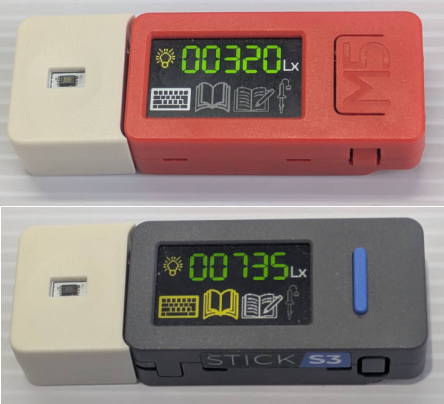

動作状態はこんな感じで、明るさ(ルクス値) と作業に適した明るさがあるか判定インジケータを表示します。

明るさが足りない作業はグレー、適度な明るさならホワイト、明るすぎるとイエローで表示。
各作業の明るさの目安は ChatGPTの回答を使用しています。

	作業内容	BH1750机上測定値の目安
	パソコン操作	300〜500 lx
	読書	400〜700 lx
	手書きレポート・勉強	600〜1000 lx
	はんだ付け	1000〜2000 lx

環境光センサHat

環境光センサHatの製品ページに環境光センサHat用のライブラリとM5StickC / M5StickC Plus用のサンプルスケッチがあるのですが・・・コレが動かないと言う・・・
Wireクラスの初期化にSCL/SDAの指定が必要なようです。

I2Cピンは▼となっています。

機種	SDA	SCL
M5StickC Plus	0	26
M5StickC Plus2	0	26
M5StickS3	8	0

機種判定を入れて、こんな感じで定義しておくと良いです。

// I2Cピンの定義
#if defined(ARDUINO_M5STACK_STICKC_PLUS)
　　#define SDA_PIN 0
　　#define SCL_PIN 26
#elif defined(ARDUINO_M5STACK_STICKC_PLUS2)
　　#define SDA_PIN 0
　　#define SCL_PIN 26
#elif defined(ARDUINO_M5STACK_STICKS3)
　　#define SDA_PIN 8
　　#define SCL_PIN 0
#else
　　#error "Unsupported board"
#endif

　　Wire.begin(SDA_PIN, SCL_PIN);


センサ本体のBH1750FVIはFRISKサイズの照度計で使用したBH1750と大体同じようです。

I2Cアドレス 0x23

操作手順
① 0x10(計測モード)を送信
② 180m秒Wait
③ 2Byte(UINT16)読み出し
読みだした2バイト整数　÷　1.2　＝ 照度(単位：ルクス)

操作手順①で送信しているのは計測モードです

モード	コマンド	分解能
H-Resolution	0x10	1 lx
H-Resolution2	0x11	0.5 lx
L-Resolution	0x13	4 lx

アイコン表示

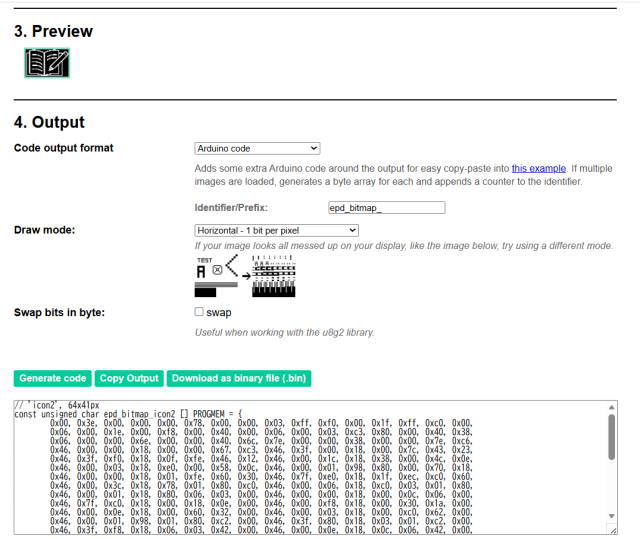

アイコンはPNG画像を image2cppサイトでバイナリ２値データに変換して埋め込んでいます。
表示には M5Unifidライブラリの drawBitmap( ) 関数で表示しています。

スケッチ

以上の スケッチを公開しています。

YuruPuro/UnitDlight

解説動画
